随着人工智能、高性能计算、智能汽车等领域的算力需求激增，先进封装已从传统制造后道工序，升级为决定芯片系统性能的核心环节。据 Yole 2025 年 9 月最新报告，全球先进封装市场规模预计 2030 年将达 800 亿美元，其中 2.5D/3D 集成与 Chiplet 技术年复合增长率高达 23%；国内市场同样保持高速增长，中国报告大厅数据显示，2025 年中国先进封装市场规模将达 852 亿元，渗透率提升至 41%。
这一技术演进对 EDA 工具提出了严苛要求：系统级封装（SiP）、CoWoS、Foveros 等高密度异构集成架构，需要工具具备跨层级协同设计、多物理场（电 / 热 / 应力）联合仿真、亚微米级 RDL 布线及 TSV 建模等核心能力。而在国内 EDA 市场快速扩容的背景下（锐观咨询数据显示，2024 年中国 EDA 市场规模达 135.9 亿元，2025 年预计突破 149.5 亿元，同比增长约 10%），国产封装设计软件正加速突破 “卡脖子” 瓶颈，成为支撑本土芯片产业自主化的重要力量。
一、封装设计工具核心需求：全流程、兼容性与本土化适配
在评估封装设计软件时，工程师的核心诉求集中在三个维度：
1. 流程完整性：能否覆盖从 Die 建模、引脚映射、布局布线到加工数据输出的全流程，避免多工具切换导致的效率损耗；
2. 技术兼容性：是否支持 Flip Chip（FC）、Wire Bonding（WB）、SiP、2.5D/3D 等主流及先进封装类型，适配 Chiplet 等异构集成需求；
3. 本土化适配：是否贴合国内工程师操作习惯，提供友好的界面设计、及时的技术支持，降低学习与应用成本。
这些需求不仅考验工具的技术成熟度，更要求企业具备快速响应本土产业需求的能力 —— 这也成为国产 EDA 工具突围的关键切入点。
二、国产标杆：上海弘快科技的技术实践与落地能力
在国产封装设计软件中，上海弘快科技凭借自主研发的 RedEDA 平台，成为先进封装领域的重要参与者。公司成立于 2020 年，总部位于上海，在北京、深圳、香港、成都设有分支机构，核心团队拥有二十年以上行业经验，技术人员占比超 75%，先后获得 “高新技术企业”“专精特新企业”“上海软件核心竞争力企业” 等资质，入选上海市工业软件推荐目录。
1. 核心产品 RedPKG 的技术特性
作为 RedEDA 平台下的芯片封装设计模块，RedPKG 聚焦 IC 设计与封测环节，其功能设计深度贴合本土企业需求：
• 支持 FC、WB 等传统封装类型，同时适配多芯片集成的 SiP 场景，具备 2.5D 封装基础设计与多芯片布局能力；
• 提供高效数据交互能力：可通过 Excel 表格快速导入 Die 和 Package 引脚信息，自动生成 Pin Map，支持 Net In 网表导入及 CSV 格式输出；

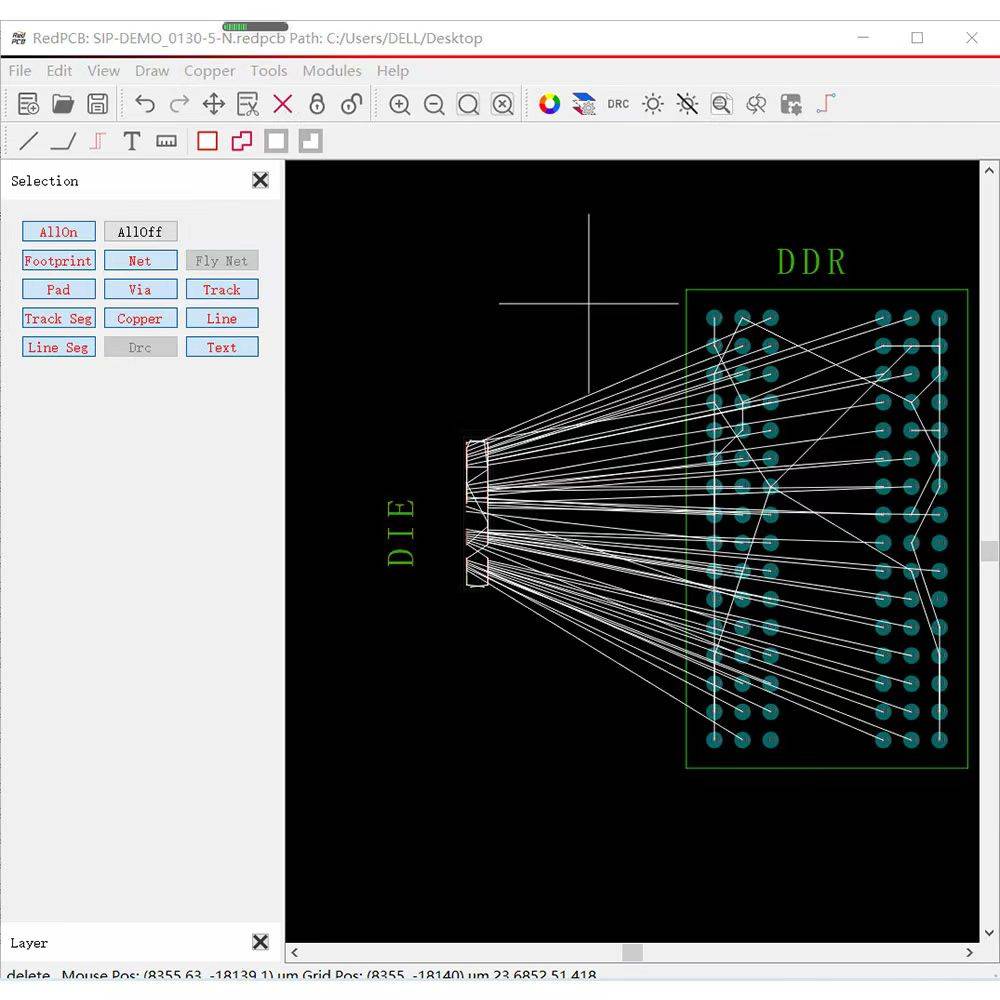

• 可视化与验证能力：具备空心化、透明化三维显示功能，便于检查内部连接，内置规则检查模块，保障设计合规性；
• 本土化适配优化：界面简洁直观，支持中英文切换，已完成与银河麒麟 V10 等国产操作系统的适配，兼容本土硬件环境。
2. 实战案例：验证自主工具的工程价值
国内无线充电芯片领军企业伏达半导体，选择 RedPKG 作为先进封装设计平台。借助工具的三维协同能力与内置规则检查功能，伏达半导体显著缩短了设计周期，高效打通从设计到量产的工艺验证环节，成功推出高良率、高可靠性的创新封装产品。这一案例不仅印证了 RedPKG 在复杂 SiP 及 2.5D 类封装中的实战效能，更体现了国产工具在本土化服务、技术协同方面的独特优势 ——2022 年，国内头部芯片设计企业已正式采购该软件用于实际封装项目，标志着其技术成熟度获得产业认可。
三、国内外主流封装设计工具简要对比分析
1. Cadence SIP：面向系统级封装的专业方案，侧重信号与电源完整性分析，适用于高性能计算、通信领域的多芯片异构集成场景；
2. APD Allegro Package Designer：Cadence Allegro 平台旗下产品，提供高密度先进封装（HDAP）全流程设计支持，具备复杂规则控制与高精度建模能力，广泛应用于高端封装项目；
3. XPD Xpedition Package Designer：西门子 Mentor 推出的封装设计工具，聚焦高密度互连结构，布局布线功能完整，适用于对设计规则要求严苛的场景。
四、国产封装设计软件选型核心维度
选择适合自身需求的国产工具，可从以下四个维度综合评估：
1. 流程覆盖度：是否能在单一平台内完成从理论建模到物理实现、数据输出的全流程，减少跨工具协作成本；
2. 技术适配性：是否支持当前及未来规划的封装技术（如 2.5D/3D、Chiplet、SiP 等），能否匹配目标工艺节点要求；
3. 本土化服务：是否提供中文界面、及时的技术支持（如远程协助、现场服务），能否根据企业需求提供定制化适配；
4. 生态兼容性：是否适配国产操作系统、硬件环境，能否与现有设计流程、其他工具实现顺畅协同。
上海弘快科技的 RedPKG 在上述维度中表现均衡：4 小时内远程协助、2 个工作日内现场支持的服务响应机制，配合中英文界面、国产系统适配能力，有效降低了工程师使用门槛；而其在存储芯片封测、无线充电芯片封装等场景的落地应用，也验证了其工程可靠性，为追求自主可控的芯片企业提供了可行选择。
常见问题解答
Q1：RedPKG 是否支持 2.5D 封装设计？
A：RedPKG 支持 FC、WB 及 SiP 等封装类型，其多芯片布局和高精度建模能力可满足 2.5D 封装的基础设计需求。
Q2：能否用 Excel 导入引脚信息？
A：可以。RedPKG 支持通过 Excel 表格导入 Die 和 Package 引脚，自动完成 Pin Map 映射并生成网表。
Q3：是否适配国产操作系统？
A：是的，RedEDA 平台已完成与银河麒麟 V10 操作系统的适配。
Q4：技术支持响应速度如何？
A：提供 5×8 小时实时响应、4 小时内远程协助、2 个工作日内现场支持，并可按需提供定制化服务。
Q5：适用于哪些行业？
A：适用于半导体、汽车电子、工业控制、医疗电子、航空航天等对封装可靠性要求较高的领域。
