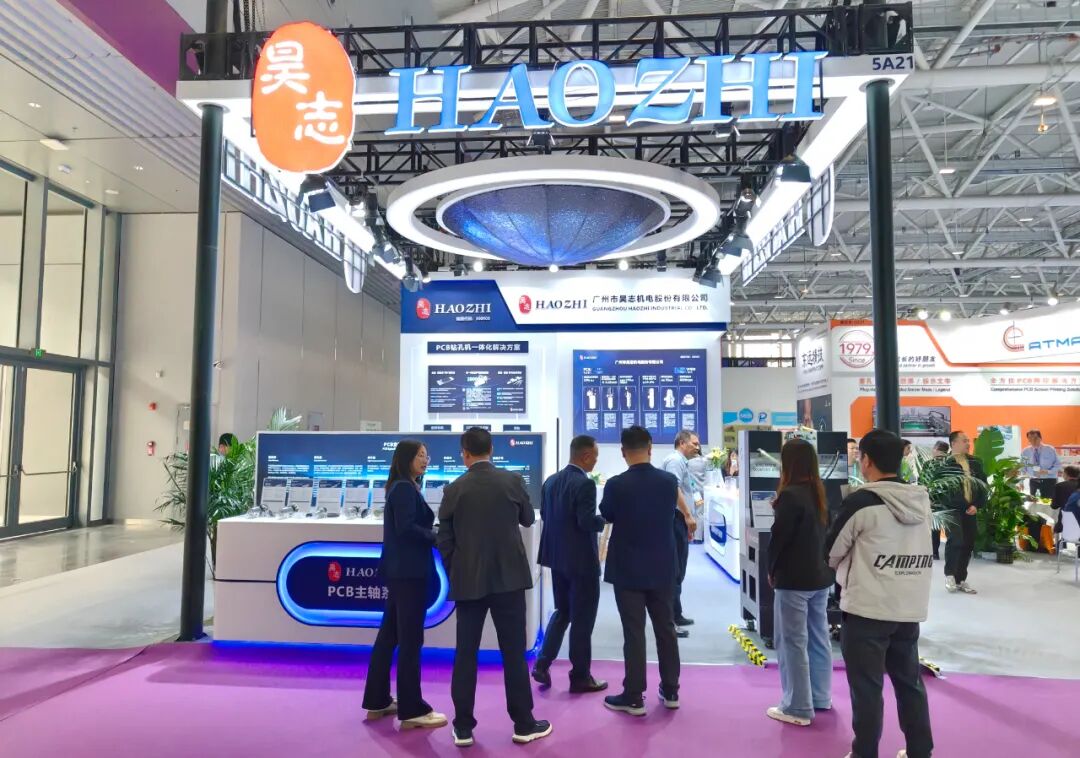

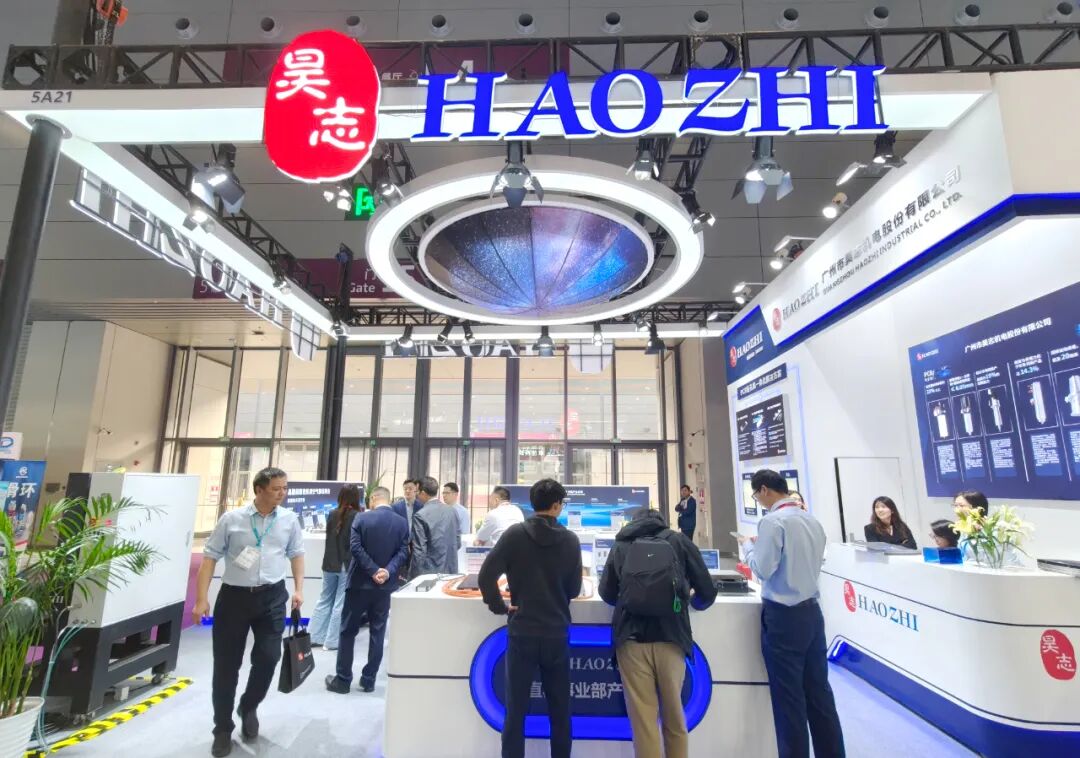

今日，深圳国际电子电路展在深圳国际会展中心（宝安）盛大启幕！昊志机电（展位号：5号馆5A21）携PCB主轴、划片机主轴、超精密转台、直线电机及导轨丝杆等核心功能部件产品震撼亮相，现场人潮涌动，成为首日最具人气的展区之一！
左右滑动查看更多
明星产品技术亮点

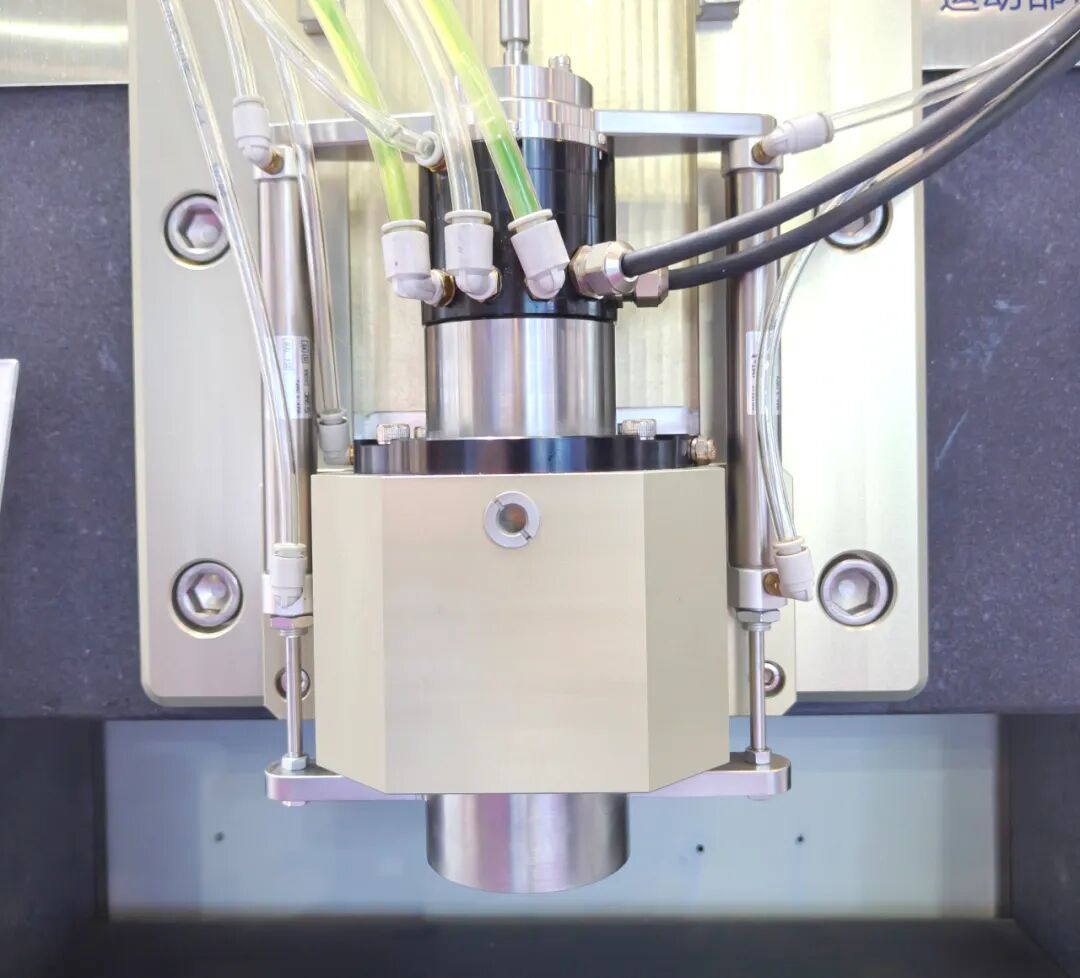

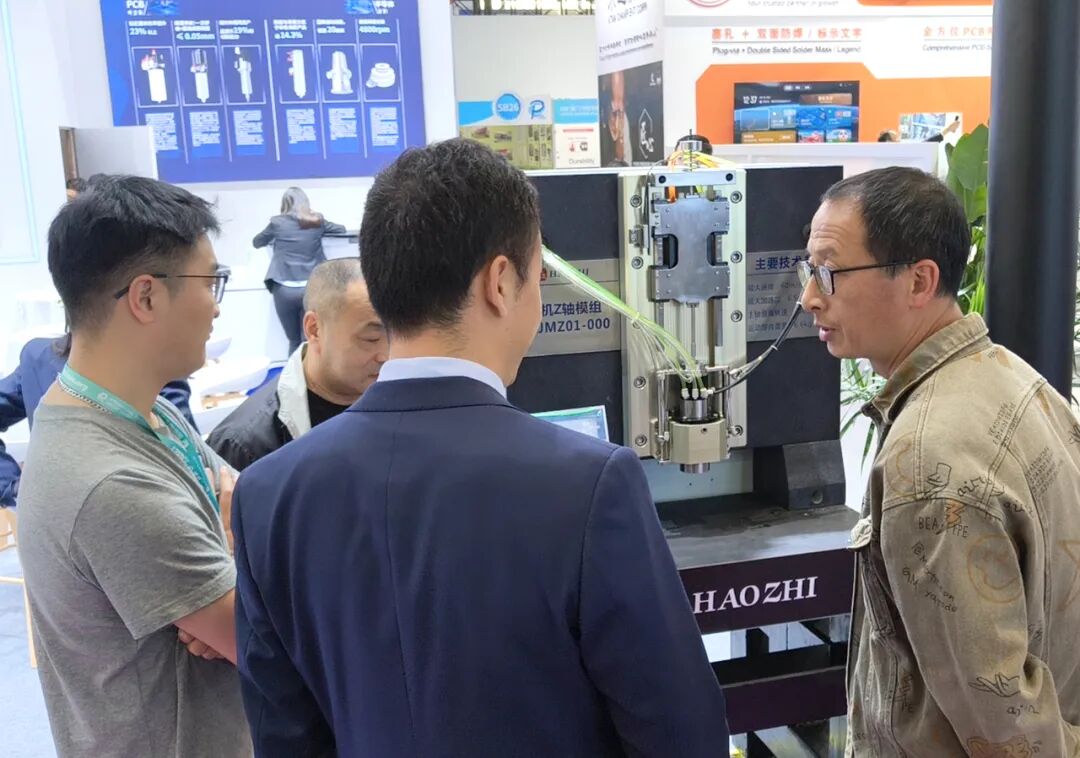

01钻机Z轴模组
最大速度:5m/s，最大加速度:6.5g
主轴最高转速:360,000rpm，运动部件重量:6.6kg
1. 高集成度
钻机Z轴模组是一款模块化产品，集成直线电机、导轨、气浮抱夹和超高速气浮电主轴，结构紧凑，便于整机直接安装使用。
2. 高效率
极限加工参数(S360,000 F5.76 R29 快钻行程2.7mm)下，钻孔数量可达1500个每分钟，对比传统抱夹式机床配套20万转电主轴仅1000个。
3. 高刚性
相比传统机床结构，主轴重心更加靠近导轨平面，在运动部件运动时可减少机床承受的力矩，使机床刚性大幅提升。

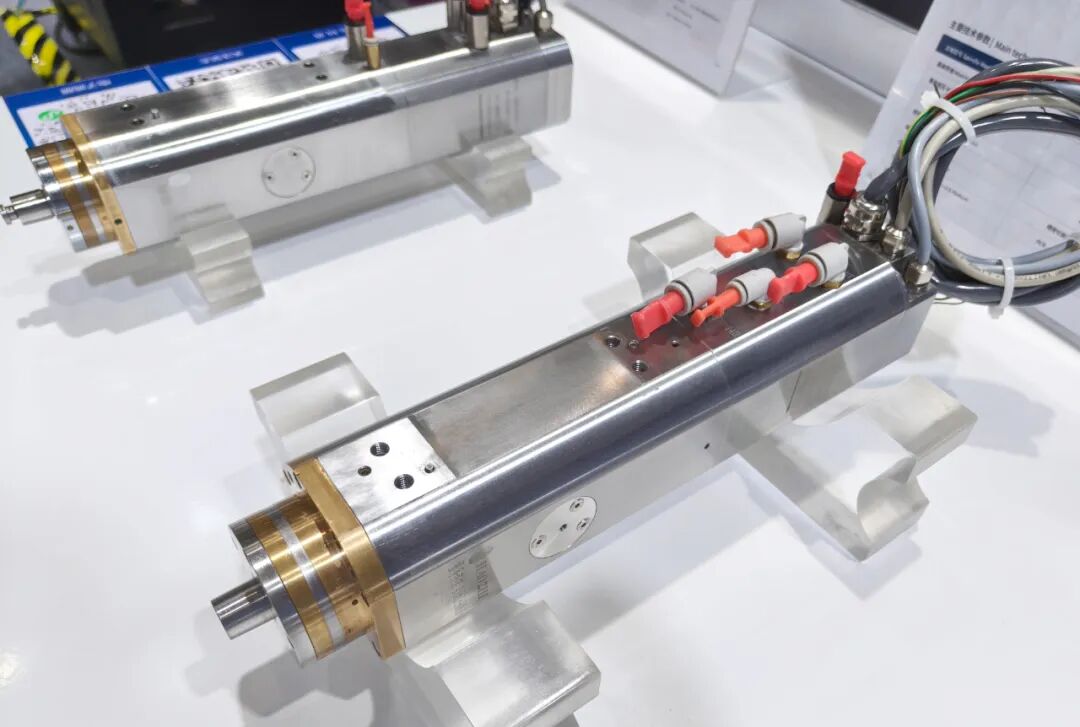

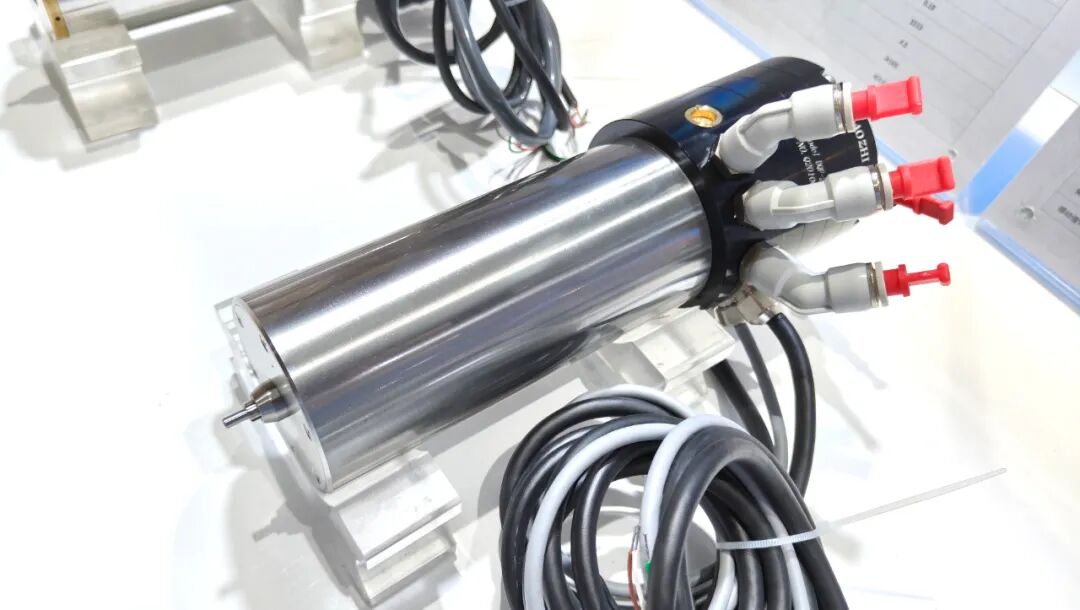

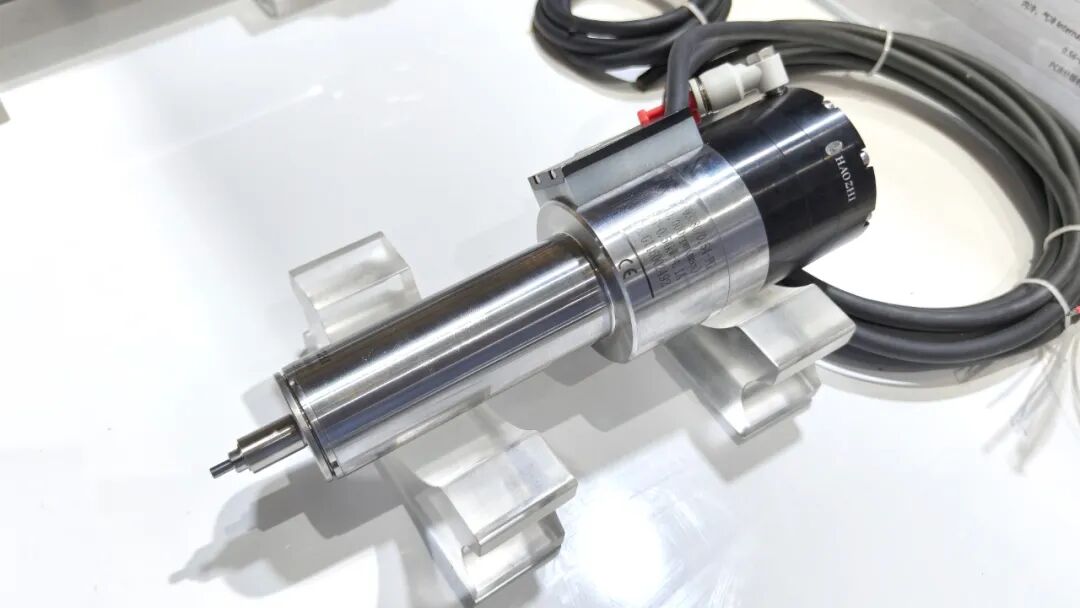

02PCB主轴系列
市场20万转钻孔主轴替代性产品
钻孔整体效率提升8-10%以上
1. 高稳定性
经充分优化的大轴径轴系结构，轴向承载力提升15%，径向刚性提升11%，结合大扭力电机，轻松应对各种工况，主轴具有极高稳定性。
2. 高性能电机
搭载双绕组技术的超宽范围调速电机(弱磁倍数3.3)，将高、低速性能均发挥到极致：
强劲的钻大孔能力：低速扭力高达0.18Nm，6.35mm刀具连续加工10000孔以上（S20000 F0.3 R5.0 3*1.6mm FR4），能轻松应对各类厚板、硬板；
优异的高速性能：3.8S直升20万转，转差率低至1%，并能在20万转极速下长期稳定工作。
3. 超长寿命拉刀机构
高分子材料的轴霸、高稳定性能的碟簧和高氮不锈钢材料组合而成的拉刀机构，能稳定50万次无故障使用。
4. 耗
主轴耗气量降低20%(较市场同类产品)，节能效果显著。
新一代主流产品横空出世
钻孔整体效率提升23%以上
1. 高稳定性
经充分优化的大轴径轴系结构，轴向承载力提升10%，径向刚性提升6%，结合大扭力电机，轻松应对各种工况，主轴具有极高稳定性。
2. 高性能电机
搭载双绕组技术的超宽范围调速电机(弱磁倍数4.2）,将高、低速性能均发挥到极致：
强劲的钻大孔能力：低速扭力高达0.16N.m，6.35mm刀具连续加工10000孔以上（S20000 F0.3 R5.0 3*1.6mm FR4），能轻松应对各类厚板、硬板；
超快的钻小孔能力：3.8秒直升20万转，7.5秒直升25万转，仅启停一项提高效率3%以上，钻0.2mm以下小孔时提高效率20%以上，并能在25万转极速下长期稳定工作。
3. 超长寿命拉刀机构
高分子材料的轴霸、高稳定性能的碟簧和高氮不锈钢材料组合而成的拉刀机构，能稳定50万次无故障使用。
4. 耗
主轴耗气量降低20%(较市场同类产品），节能效果显著。
32万转极小径钻孔主轴批量销售
IC载板、类载板、miniLed基板大杀器
1. 高精度
全转速动态偏摆低于6μm;尤其适合0.05-0.3mm孔径高精度钻孔。
2. 高性能电机
搭载双绕组技术的超宽范围调速电机,将高、低速性能均发挥到极致:
强劲的钻大孔能力:
低速扭力高达0.044Nm,5.0mm刀具连续加工1000孔以上(S25000 F0.3 R5.0 3*1.6mm FR4),能应对各类厚板、硬板;
优异的高速性能:
3.4S直升20万转，4.1S直升25万转，5.2S直升32万转，仅启停一项提升效率2.5%。
3. 超长寿命拉刀机构
高分子材料的轴霸、高稳定性能的碟簧和高氮不锈钢材料组合而成的拉刀机构，能稳定50万次无故障使用。
4. 高热稳定性
建立热一结构耦合模型，对温度场进行了深度优化，确保主轴温升≤3.5C(同类产品4C)，机台涨缩6μm(同类产品7μm)，CPK相对同类产品提升3%，进一步提升机台钻孔精度。
创新型产品36万转钻孔主轴
高精度:全转速动态偏摆低于5μm
高效率:仅停启一项提升效率3.8%
1. 高精度
全转速动态偏摆低于5μm，尤其适合0.3-0.05mm孔径高精度钻孔。
2. 高性能电机
搭载双绕组技术的超宽范围调速电机,将高、低速性能均发挥到极致:
强劲的钻大孔能力和稳定的钻小孔能力:
低速扭力高达0.022Nm,2.0mm刀具连续加工1000孔以上无异常,能应对各类厚板、硬板:长时间加工小孔(37万孔)CPK差异小于0.5。
优异的高速性能:
2S直升20万转，2.2S直升25万转，2.5S直升32万转，2.8S直升36万转，仅启停一项提升效率3.8%。
3. 超低惯量
主轴采用轻量化设计，重量仅1.5Kg(同类产品2.5Kg)，急速下钻时的惯量减小40%。
4. 高热稳定性
建立热一结构耦合模型，对温度场进行了深度优化，确保主轴温升≤3.5℃，进一步提升机台钻孔精度。
03PCB成型机主轴
颠覆传统!一次锣板+超高成型精度≤0.05mm
1. 高精度 尺寸精度：≤0.05mm
通过优化轴系显著提升刀具夹持刚性，突破常规粗、精两刀加工的限制，实现一刀加工成型，并满足面板和底板尺寸偏差≤0.05mm，最大尺寸偏差±0.1mm（行业标准±0.2mm，S30000 F1.0 4*1.6 FR4 锣刀直径2mm）。
2. 高效率
电机扭力提高50%，大幅提升高TG硬板和厚铜板加工能力和效率。
3. 高配置
具备自动换刀功能，配有电机温度传感器，主轴转速传感器（可选）。
4. 低故障率
创新稳定的设计，使主轴的稳定性大幅度优于同行产品，一年期内下机率平均低于1%，两年期内平均低于2%。
5. 个性化定制
公司具有强大的研发实力，设计灵活多样，可根据客户要求定制不同功能、转速、精度的电主轴。
04PCB分板机主轴
低温升 低振动 强劲扭力
1. 低温升
特有的低压电机设计，将发热量降至最低，外加强制循环高效冷却，双重技术显著降低主轴温升(较国外同类型主轴低2℃)。
2. 低振动特性
采用一体式轴芯结构，降低主轴振动（在最高转速下振动≤1.5mm/s，市场同类型主轴2.0mm/s(OP））提升轴系稳定性。
3. 配套的高性能变频器
变频器采用低压驱动技术，体积比通用变频器少80%，可用多种控制方式，为客户定制高性价比的应用方案。
4. 强劲扭力
采用高性能电机，具有强劲的扭力，相对同类产品提升19%的切削能力（我司0.1Nm，同类产品0.084Nm），能轻松加工钛合金和玻璃陶瓷等难加工材料。
05半导体系列
划片机主轴
刚度与承载力优于市场同类产品达14.3%
1. 高刚度
主轴采用创新性结构设计，刚度与承载力较市场同类产品显著提升14.3%，能够满足硅晶圆、封装基板、石英玻璃和陶瓷等材料的加工需求。
2. 高精度
采用高精度接口设计，锥面跳动≤0.5μm，刀座装刀面的径向跳动和轴向窜动均≤1μm，主轴连续加工时伸长量波动≤0.3μm，达到国际先进水平，确保高加工精度和高良品率。
3. 高可靠性
优化主轴防水、防尘性能，电机防护等级IP67，采用优质碳刷材质，连续工作长达6525小时，增强耐用性，减少维护成本和停机时间，延长设备寿命，提升投资回报率。
4. 高性价比
与专业变频器厂家合作，为电主轴匹配最佳驱动参数，温升降低16.7%，整合资源后，我们能够为客户节约30%的采购成本，提供了具有高性价比的解决方案。
气浮超精密晶圆研磨电主轴
回转运动误差，低至20纳米
1. 高性能电机
主轴配备高性能交流永磁同步电机，连续额定输出扭矩可达13.5N.m，强劲扭力轻松应对碳化硅等超硬材料的加工需求。
2. 高加工质量
主轴全转速振动≤0.1mm/s，轴向刚度450N/μm，径向刚度150N/μm，回转运动误差低至20纳米，使得8英寸工件研磨后表面TTV<3μm，粗糙度Ra<0.02μm，保障了晶圆等产品的高质量加工。
3. 高效率冷却系统
三段式冷却结构提升冷却效率，温升小，热稳定时间≤20min，热伸长波动≤100nm。非接触式轴芯中心出水结构和砂轮冷却流道同时冷却轴芯和砂轮，维持加工过程中的高精度和高表面加工质量 ，减少因温度波动导致的加工误差。
晶圆超精密检测空气静压转台
最高转速达到4800rpm
1. 非接触式真空吸
气浮套上设计有独特的槽型空腔结构和采用小间隙密封结构，实现了非接触高速真空吸功能，避免了转台使用接触式旋转接头后对精度产生的影响。
2. 快速启停
转台配备的高性能电机可持续输出8Nm的扭矩，并且对轴芯进行高精度动平衡后，转台可实现2S内直升4800rpm并达到转速稳定，提高检测效率。
3. 高定位精度
转台兼顾最高4800rpm的同时，定位精度≤±20μrad（≤±4.12″），重复精度≤±10μrad（≤± 2.06″）。
06直线电机系列

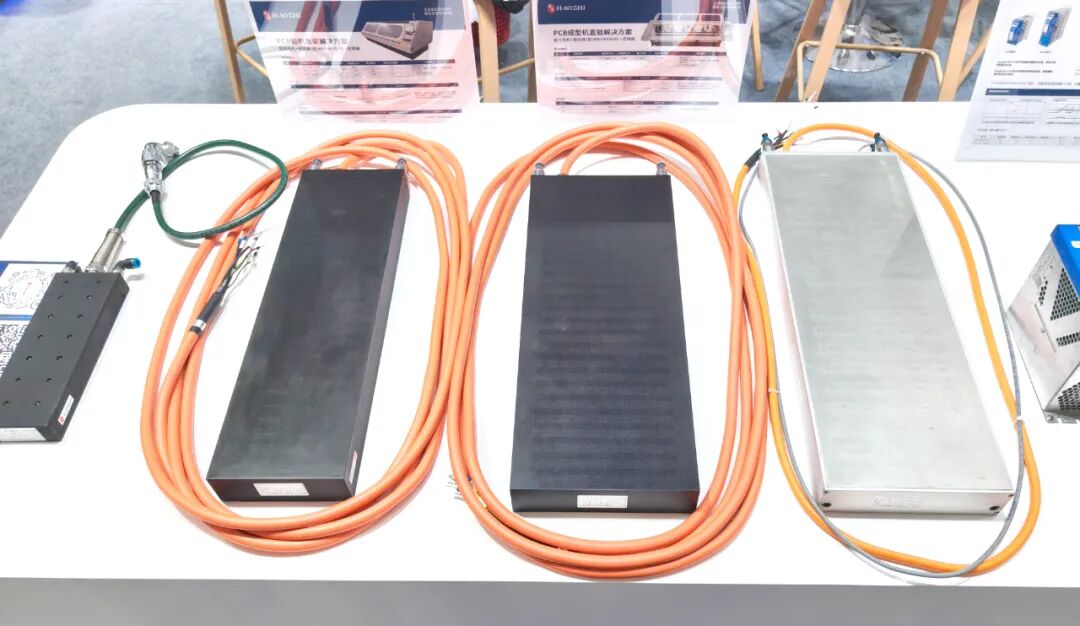

直线电机模组
1. 高速度和高精度
直线电机能够实现高速度(90m/min)和高加速度(2G)，双向重复定位精度高达1μm。
2. 超高防护等级
水冷系列高防护等级，达到IP65。
3. 超低温升
专利化冷却结构，温升超低<2K。
4. 大推力、低波动
连续推力105N-10636N，峰值推力525N-18777N，推力波动<3%。
5. 可扩展性和模块化设计
支持多动子和定子的模块化拼接，行程几乎可以无限延长，适应各种尺寸的工业应用。

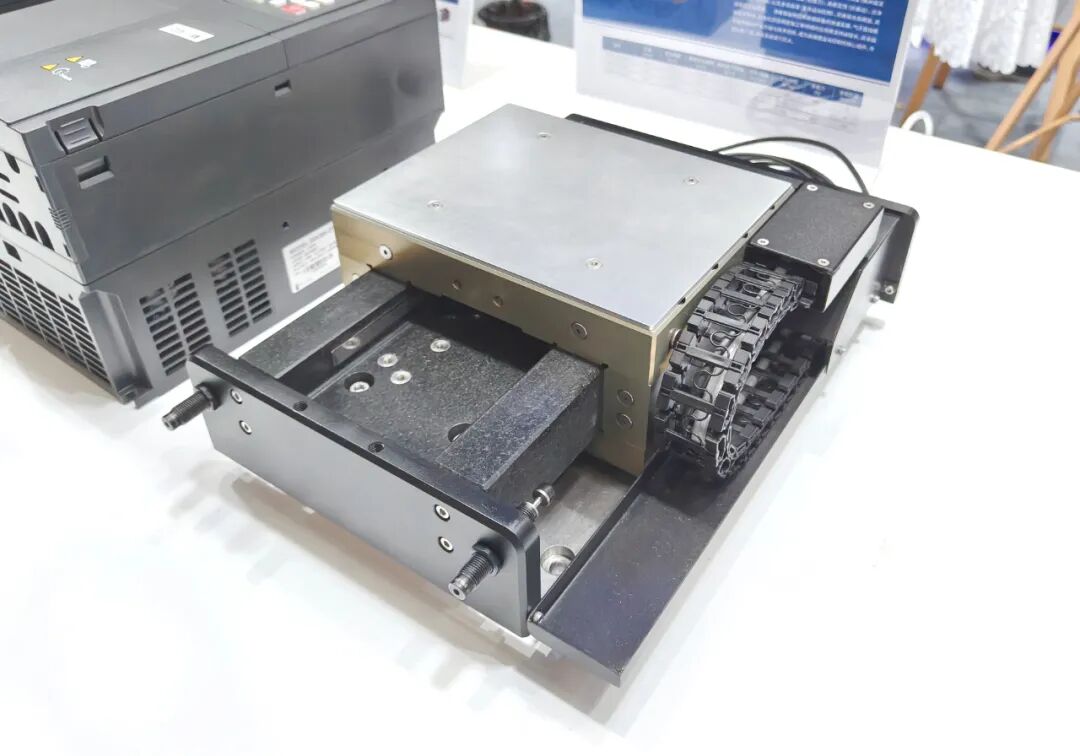

气浮超精密直线模组
1. 采用精密加工的气浮部件搭配均匀气膜设计，确保运动时垂直和水平方向的直线度误差小于0.2微米/100毫米；
2. elmo高性能驱动器结合高精度反馈系统，实现重复定位精度优于0.035微米；
3. 优秀的气浮结构设计，提供高承载能力，可支持超过100公斤负载，同时保持高刚性；
4. 多耦合场仿真确定极优的气场参数设计，确保在气压大于0.65MPa时，仍可运行平稳且长期可靠。

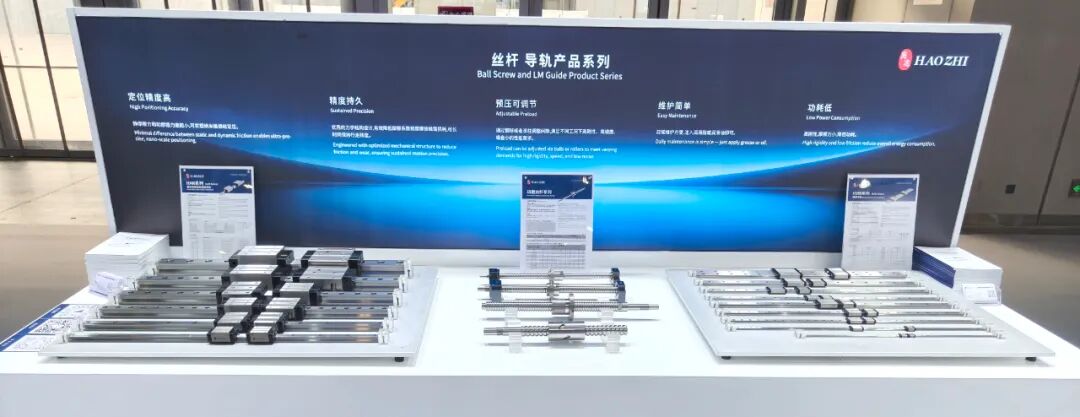

07导轨丝杆
1. 定位精度高: 静摩擦力和动摩擦力差距小,可实现纳米级进给定位。
2. 精度持久: 优秀的力学结构设计,有效降低摩擦系数和摩擦接触面损耗,可长时间保持行走精度。
3. 预压可调节: 通过钢球或者滚柱调整间隙,满足不同工况下高刚性、高速度、噪音小的性能需求。
4. 维护简单: 日常维护方便,注入润滑脂或润滑油即可。
5. 功耗低: 高刚性,摩擦力小,降低功耗。
精彩持续，诚邀莅临
今日盛会启幕，明日精彩升级！12月3日-5日，深圳国际会展中心（宝安）5号馆5A21——昊志机电展位，硬核科技与商机在此交汇。期待您亲临现场，与我们的技术专家深度对话，共探智造升级新机遇
