叶根螺栓的疲劳裂纹在安装那刻就“命中注定了”
而智能螺栓系统就是要预测螺栓的疲劳裂纹，提前关注；裂纹初期，及时准确报警。
叶根螺栓：风机上最不起眼、但却是最致命的连接件
叶根螺栓的任务只有一个：
提供足够的夹紧力，将叶片根部牢牢固定在轮毂变桨轴承上，传递气动载荷和惯性载荷。
一颗螺栓失效，会发生什么？
载荷重分配——相邻螺栓瞬间承受额外应力 → 疲劳加剧 → 疲劳断裂→ 叶片脱落或塔筒倒塌。
行业历史事故表明：单次倒塔的直接损失（设备+发电量+吊装）普遍超过1000万元。
螺栓为什么会断？不是因为“太弱”
很多人会直觉认为：螺栓断裂，是因为强度不够。
但事实恰恰相反。
绝大多数断裂，都不是一次性超载，而是疲劳失效。
每一条叶根螺栓都有疲劳寿命
螺栓通过预紧力把叶片和轮毂紧紧地固定在一起，形成一个弹性整体。
叶片旋转时，重力、离心力、气动推力共同作用，产生一个周期性的倾覆力矩。
M(θ) = M₀ · sinθ

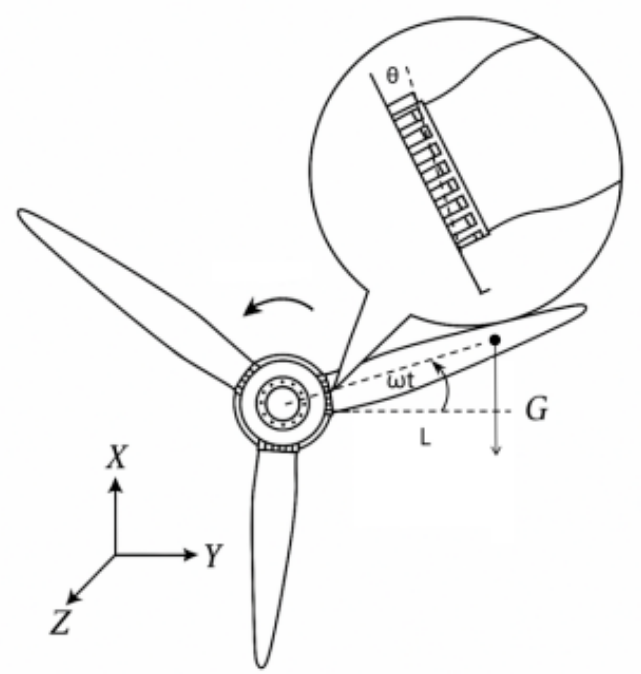

图1 螺栓承受周期性的倾覆力矩
这个力矩完全由叶根螺栓轴力承担。
叶轮每转一圈，螺栓轴力从最大值到最小值，完成一个完整周期。
一天转上千圈，一年上百万圈——

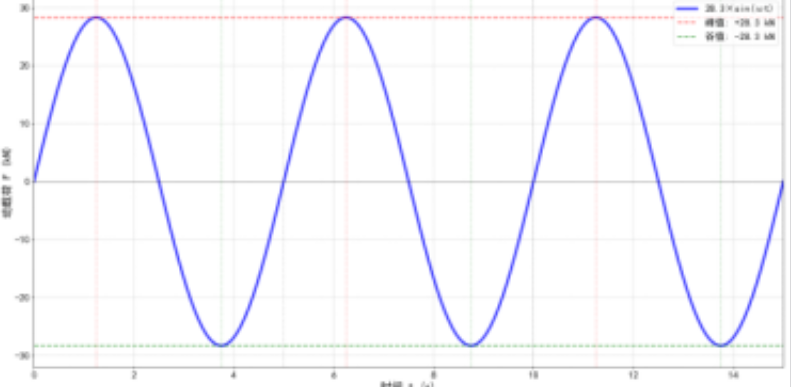

图2 螺栓承受的周期的交变载荷
每一周期，螺栓内部都留下不可逆的损伤。
这就是疲劳损伤。
等你看到它断了，一切都已经晚了。
监测疲劳裂纹或断裂；预测其疲劳寿命对风场异常重要。
某风场所有风机部署了智能螺栓监测系统
2025年7月，某风场所有风机安装了叶根智能螺栓监测系统。
每个叶片法兰共有 112根叶根螺栓，螺栓为M36，10.9级。
每个法兰等间隔安装11根智能螺栓。

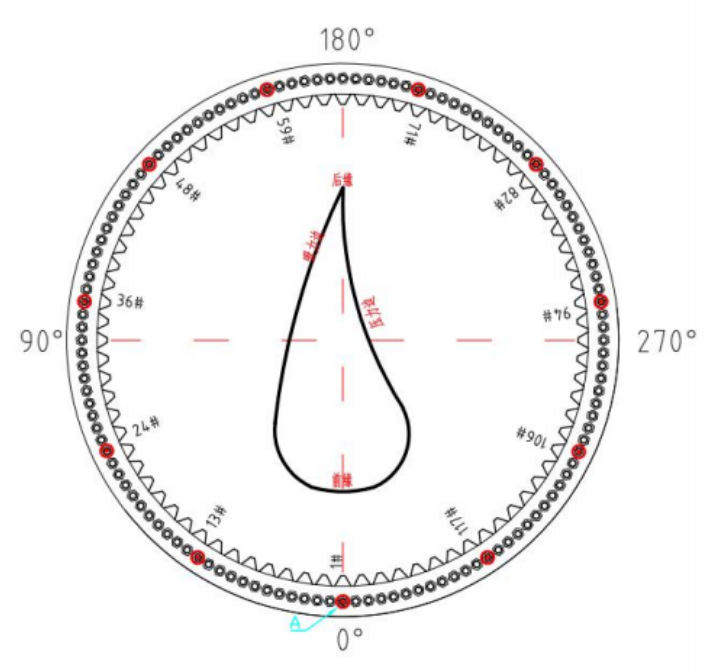

图3 智能螺栓安装布局（红色的标记为智能螺栓）

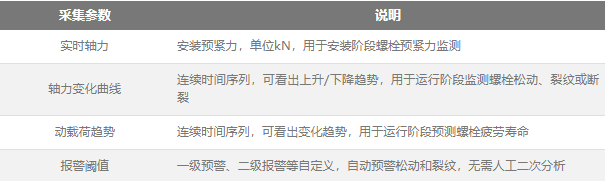

智能螺栓采集什么信息？
每秒钟4次数据采集，24小时连续监测，无间断。
真实案例：一条螺栓报警，现场两次说“没问题”
螺栓安装后，每条螺栓的交变的载荷都实时在线显示，其中动载荷的大小就等于波峰和波谷差值。

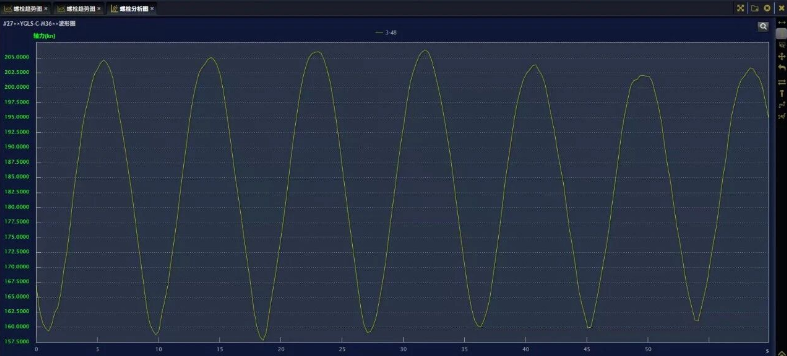

图 4 48#螺栓的轴力实时曲线，以及波峰和波谷值
其中，某机组C叶片的48#智能螺栓的动载荷数据超过了30kN，明显的高于其他10根智能螺栓的动载荷。
根据我们掌握的10万根智能螺栓轴力数据库的数据，我们判断48#螺栓会很快疲劳失效。
因此我们对该部位的螺栓进行了密切关注。

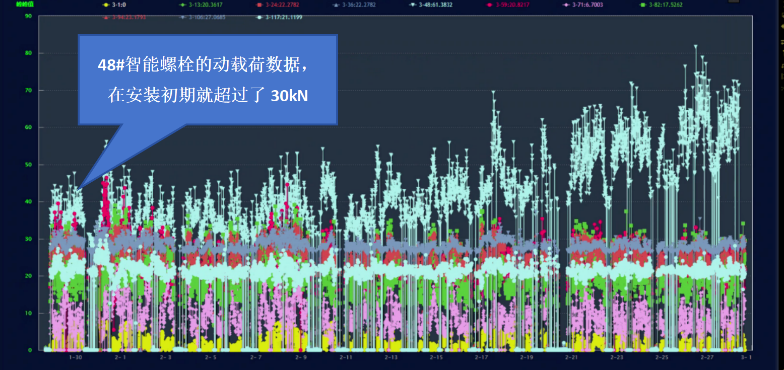

图 5 其他10根智能螺栓动载荷趋势相比，C48#螺栓从安装初期就一直高于30kN
📅 2026年2月17日
现场升压站螺栓监测系统显示，该机组C叶片的48#智能螺栓轴力下降并二级报警。我们判定螺栓出现疲劳裂纹。

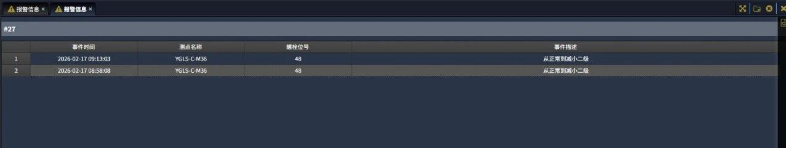

图6 48#轴力下降二级报警截图

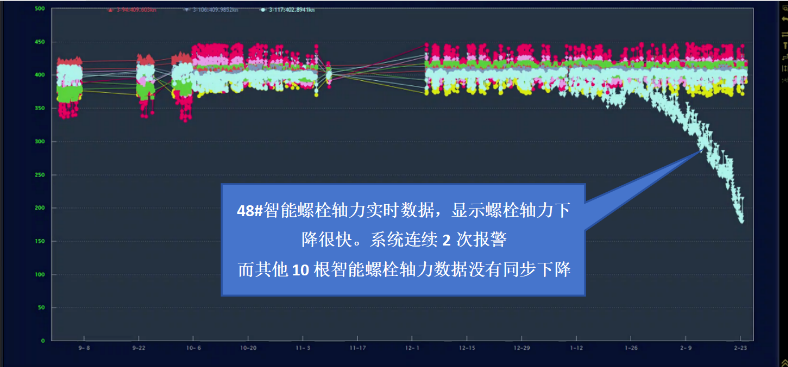

图 7 螺栓轴力趋势显示：轴力在持续、缓慢地下降，不是跳变，不是干扰，是真的在掉。
📅 2月23日
我方口头通知现场48#螺栓出现疲劳裂纹。建议现场更换。
📅 2月24日
现场反馈：目视检查，无异常。但我方坚持螺栓裂纹的判断，建议及时更换。
📅 2月26日
客户第二次登机。这次他们用了传统方法——敲击听音。
对螺栓逐个敲击，通过声音频率和余音比对。
现场判定，声音区分度不明显。这颗螺栓状态“正常”。
但我们依然坚持裂纹的判断，建议尽快更换。
拆解的结果证实了我们的判断。

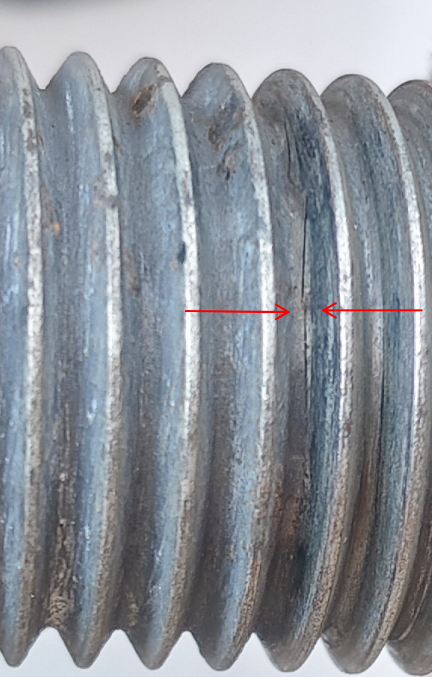

图8 48#螺栓在咬合的第一扣的位置一条清晰的约25mm裂纹，与系统预警完全吻合
一条约25mm长的裂纹，清晰出现在螺栓咬合的第一扣螺纹处。
从2月17日报警，到2月26日拆检验证，系统提前了9天自动预警了裂纹。
现场及时更换螺栓，轴力数据恢复正常。
更令人警醒的是：这不是孤立事件。
该风场其他风机，都出现了相同问题
智能螺栓同样检测到了类似的轴力下降，拆检后确认螺栓断裂的问题。
如果没有实时监测，这些螺栓将在“目视无异常、敲击听不出”的状态下，一台接一台地发生疲劳断裂。
智能螺栓准确及时发出来预警信号。
思考与讨论
1️⃣ 你所在的风场，目前如何评估叶根螺栓的健康状态？
是定期力矩抽检？是敲击听音？还是“没断就当好的”？
3️⃣ 风电机组疲劳问题是不可忽视的，每根螺栓都有一个疲劳寿命。
每一圈旋转，都在消耗螺栓的寿命。
我们能不能接受“等到断了再修”？
2️⃣ 如果一颗螺栓已经出现微裂纹，你的检测手段能在它断裂之前发现吗？
目视？不能
敲击？本次案例已经证明，区分度不明显。
超声/电阻应变片？受环境影响大，长期漂移，误报率高。
4️⃣ 成本 vs 风险？
